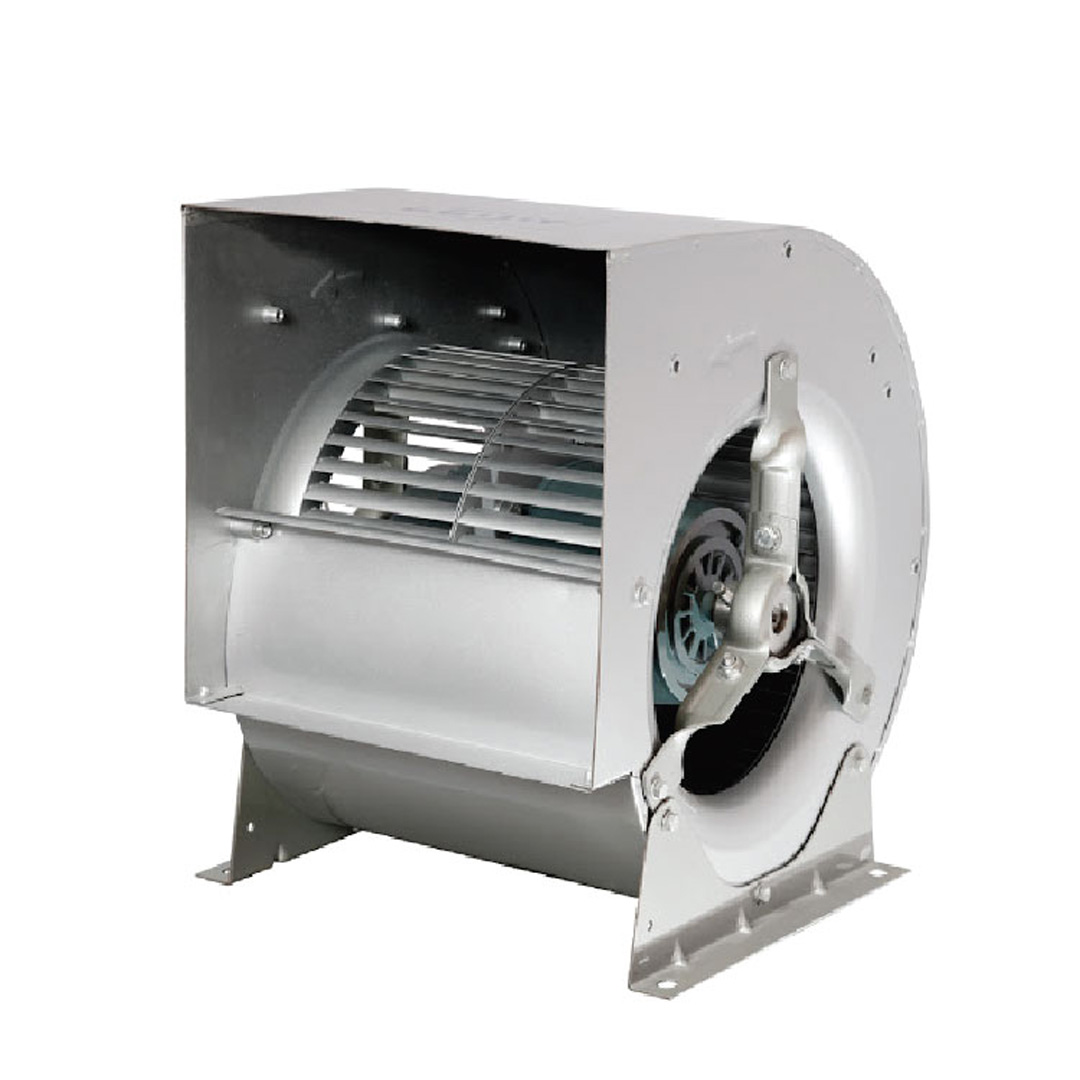

فن سانتریفیوژ فوروارد ورودی دوطرفه – اکسترنال سری CFDM
فن‌های سانتریفیوژ سری CFDM با طراحی ورودی دوطرفه و پروانه فوروارد، برای استفاده در سیستم‌های تهویه صنعتی، تجاری و به‌ویژه در سیستم‌های فشار مثبت راه‌پله فرار در زمان حوادث طراحی شده‌اند. این فن‌ها با دبی مناسب و فشار استاتیک پایین، جریان هوای پرقدرت و یکنواختی را ایجاد کرده و قابلیت نصب در محیط آزاد مانند پشت‌بام را دارند.
ویژگی‌ها و مشخصات فنی:
پروانه گالوانیزه مقاوم در برابر خوردگی
طراحی ورودی دوطرفه با خروجی مستطیلی
دبی هوا: 4,650 تا 9,700 m³/h
موتور از نوع اکسترنال روتور (داخل پروانه)
بدنه و پروانه به‌طور کامل گالوانیزه، مقاوم در برابر شرایط محیطی و رطوبت
موتور در دو نوع تکفاز و سه‌فاز، با 6 یا 8 قطب
کلاس حرارتی موتور: B
درجه حفاظت: IP55
کاربردها:
ایجاد فشار مثبت در راه‌پله‌های فرار طبق استاندارد آتش‌نشانی
مناسب برای نصب در سیستم‌های تهویه صنعتی و تجاری
قابل استفاده در محیط آزاد (پشت‌بام) بدون نگرانی از خوردگی
فن‌های سری CFDM توسط گروه صنعتی بستانچی به‌صورت اختصاصی توسعه یافته‌اند تا در مواقع اضطراری، تهویه ایمن و قابل اطمینانی را فراهم کنند.

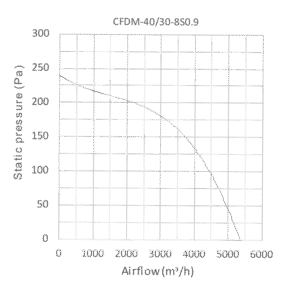

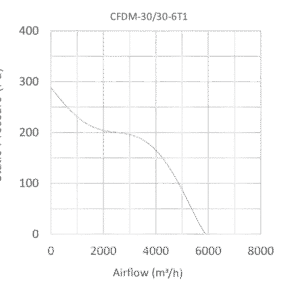

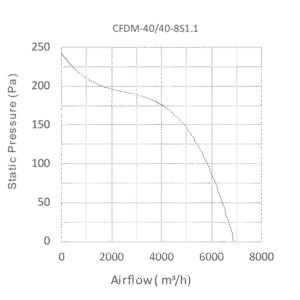

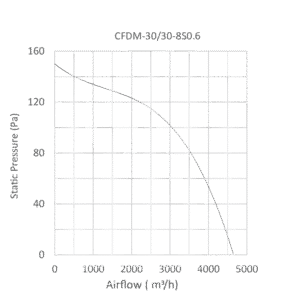

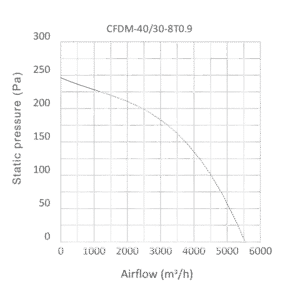

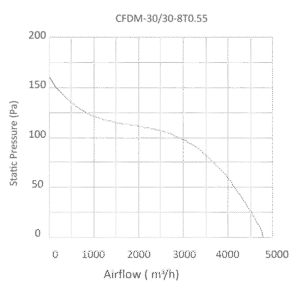

منحنی عملکرد
ابعاد
| Model | A | B | C | D | E | F | G | H | I | |
|---|---|---|---|---|---|---|---|---|---|---|
| CFDM-30/30-8 | 560.00 | 560.00 | 500.00 | 470.00 | 450.00 | 440.00 | 390.00 | 380.00 | 240.00 | |
| CFDM-30/30-6 | 560.00 | 560.00 | 500.00 | 470.00 | 450.00 | 440.00 | 390.00 | 380.00 | 240.00 | |
| CFDM-40/30-8 | 660.00 | 620.00 | 580.00 | 470.00 | 450.00 | 470.00 | 410.00 | 410.00 | 210.00 | |
| CFDM-40/40-8 | 660.00 | 620.00 | 580.00 | 540.00 | 530.00 | 470.00 | 410.00 | 410.00 | 265.00 | |
| CFDM-40/40-6 | 660.00 | 620.00 | 580.00 | 540.00 | 530.00 | 470.00 | 410.00 | 410.00 | 240.00 | |
اطلاعات تکنیکال
| Model | Fan Dia. (mm) | Voltage (V) | Motor Current (A) | Motor Power (kW) | Speed (rpm) | Air Flow (m³/h) | Weight (kg) | IP | Sound pressure level(dBA) | |
|---|---|---|---|---|---|---|---|---|---|---|
| CFDM-30/30-8S0.6 | 300 x 300 | 220.00 | 3.20 | 0.61 | 670.00 | 4650.00 | 28.50 | 54.00 | 52±3 | |
| CFDM-30/30-8T0.55 | 300 x 300 | 380.00 | 1.60 | 0.55 | 690.00 | 4800.00 | 28.50 | 54.00 | 52±3 | |
| CFDM-30/30-6T1 | 300 x 300 | 380.00 | 1.90 | 0.95 | 850.00 | 5900.00 | 28.50 | 54.00 | 52±3 | |
| CFDM-40/30-8S0.9 | 400 x 300 | 220.00 | 4.50 | 0.88 | 650.00 | 5400.00 | 39.00 | 54.00 | 54±3 | |
| CFDM-40/30-8T0.9 | 400 x 300 | 380.00 | 2.30 | 0.90 | 660.00 | 5600.00 | 39.00 | 54.00 | 54±3 | |
| CFDM-40/40-8S1.1 | 400 x 400 | 220.00 | 5.20 | 1.10 | 650.00 | 7000.00 | 45.00 | 54.00 | 55±3 | |
| CFDM-40/40-6T2.5 | 400 x 400 | 380.00 | 4.90 | 2.45 | 850.00 | 9700.00 | 45.00 | 54.00 | 64±3 | |
