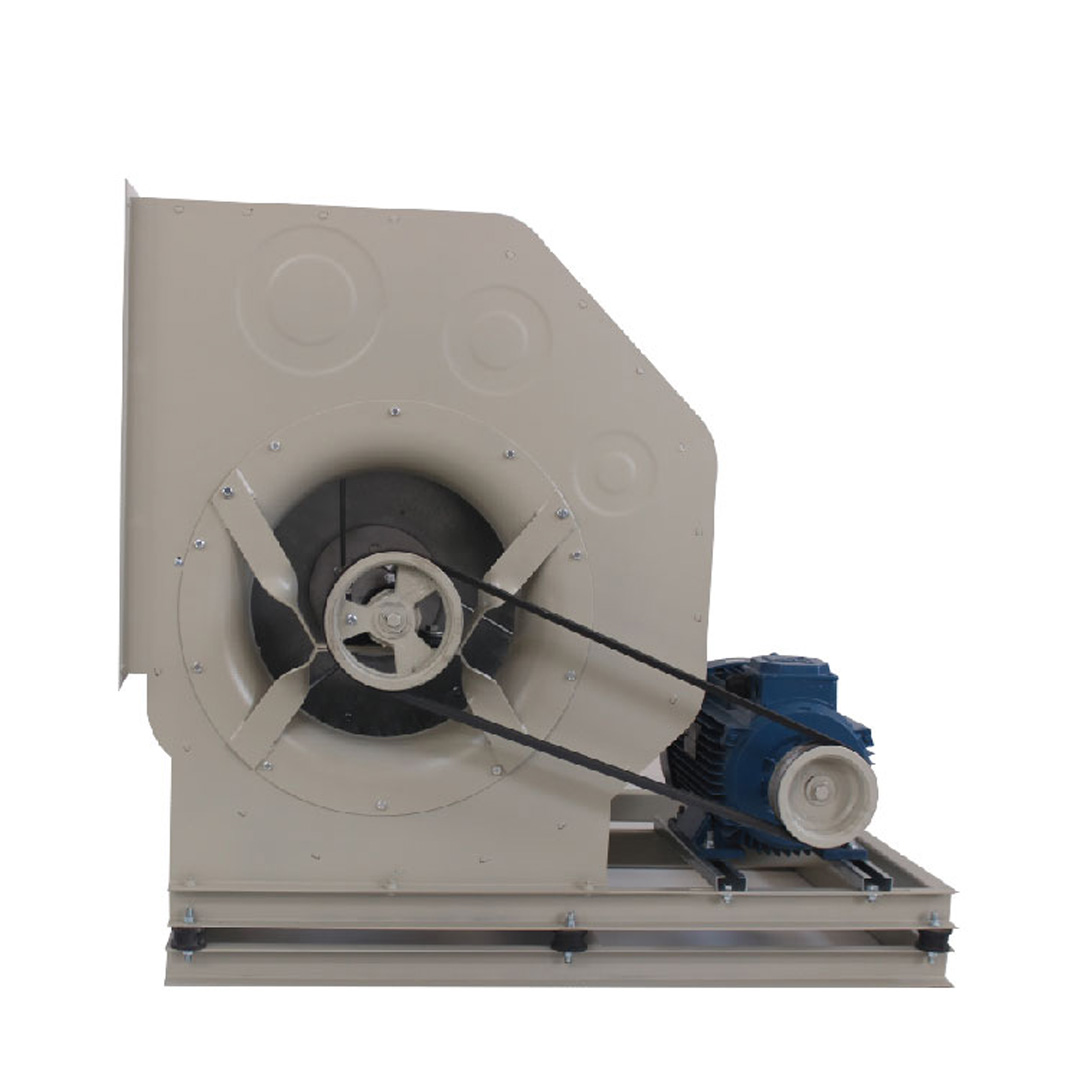

فن سانتریفیوژ فوروارد ورودی دوطرفه – تسمه و پولی سری CFDX
فن‌های سانتریفیوژ سری CFDX برای استفاده در سیستم‌های تهویه مطبوع، تبرید و گردش هوا طراحی شده‌اند. این فن‌ها با دبی بالا و ساختار مقاوم، انتخابی مناسب برای فضاهای صنعتی و تجاری هستند که به تهویه پرقدرت نیاز دارند.
ویژگی‌ها و مشخصات فنی:
طراحی ورودی دوطرفه با مقطع خروجی مستطیلی
دبی هوا: 14,145 تا 87,043 m³/h
پروانه ساخته‌شده از ورق گالوانیزه مقاوم در برابر خوردگی
اتصال موتور و پروانه به روش تسمه و پولی برای انتقال قدرت مطمئن
موتور در دو نوع تک‌فاز و سه‌فاز، ارائه‌شده به صورت 6 قطب
کلاس حرارتی موتور: F
درجه حفاظت: IP55
کاربردها:
نصب در بخش دهش سیستم‌های تهویه مطبوع و تبرید
تهویه و تخلیه هوا در فضاهای صنعتی و تجاری
مناسب برای سیستم‌های گردش هوای با دبی بالا
فن‌های سری CFDX با طراحی مستحکم و پروانه گالوانیزه، علاوه بر دوام و راندمان بالا، قابلیت نصب در شرایط محیطی مختلف را دارند و گزینه‌ای ایده‌آل برای پروژه‌های تهویه صنعتی محسوب می‌شوند.

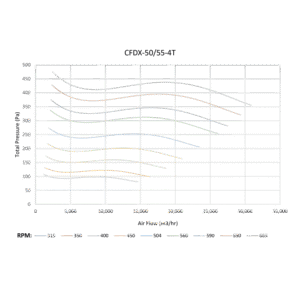

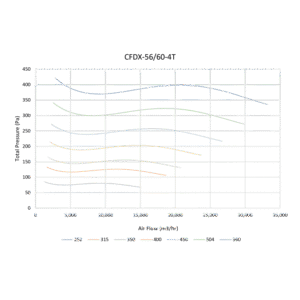

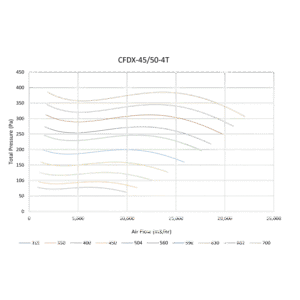

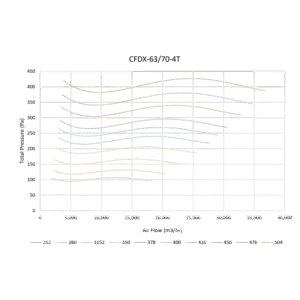

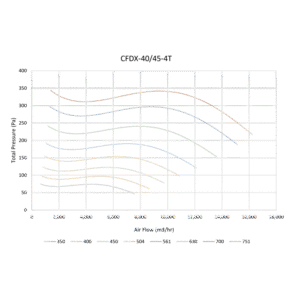

منحنی عملکرد
ابعاد
| Model | X | Y | A | B | C | N | Z | D |
|---|---|---|---|---|---|---|---|---|
| CFDX-40/45 | 810.00 | 625.00 | 470.00 | 540.00 | 320.00 | 40.00 | 605.00 | 400.00 |
| CFDX-45/50 | 900.00 | 700.00 | 520.00 | 595.00 | 350.00 | 40.00 | 655.00 | 450.00 |
| CFDX-50/55 | 1020.00 | 800.00 | 610.00 | 640.00 | 400.00 | 40.00 | 705.00 | 500.00 |
| CFDX-56/60 | 1090.00 | 860.00 | 660.00 | 710.00 | 440.00 | 50.00 | 775.00 | 560.00 |
| CFDX-63/70 | 1110.00 | 940.00 | 690.00 | 810.00 | 460.00 | 60.00 | 875.00 | 630.00 |
| CFDX-71/75 | 1260.00 | 1000.00 | 750.00 | 850.00 | 500.00 | 60.00 | 925.00 | 710.00 |
اطلاعات تکنیکال
| Model | Dia x Depth (mm) | Voltage (V) | Motor Power (kW) | Motor Curent (A) | Speed (rpm) |
|---|---|---|---|---|---|
| CFDX-40/45-6T3 | 400×450 | 380.00 | 3.00 | 7.20 | 950.00 |
| CFDX-45/50-6T4 | 450×500 | 380.00 | 4.00 | 8.50 | 950.00 |
| CFDX-50/55-6T5.5 | 500×550 | 380.00 | 5.50 | 12.00 | 960.00 |
| CFDX-56/60-6T7.5 | 560×600 | 380.00 | 7.50 | 17.10 | 965.00 |
| CFDX-63/70-6T11 | 630×700 | 380.00 | 11.00 | 23.00 | 960.00 |
| CFDX-71/75-6T15 | 710×750 | 380.00 | 15.00 | 29.50 | 965.00 |
